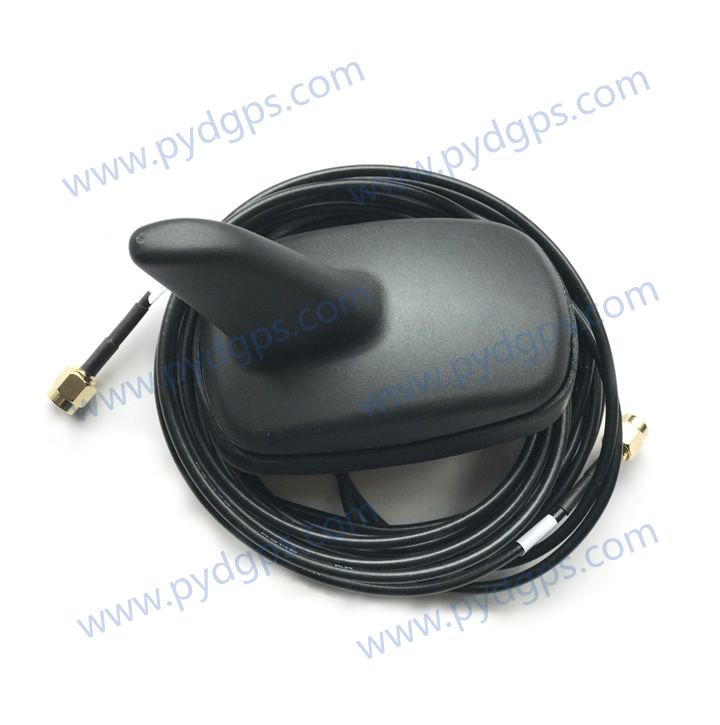

CY-GPS/Glonass/GSM-06
      产品型号:CY-GPS/Glonass/GSM-06

      产品名:俄罗斯卫星组合天线
      产品描述

    型号:GPS/Glonass/GSM-06

    (1)介质天线

    频率(MHz ):1575/1602

    中心频率(MHz ):1590

    驻波比:1.5:1

    带宽(MHz ):5

    阻抗(Ω):50

    最高增益>3dBi Based on 7×7cm的底座

    增益范围> -4 dbi -90°< 0 < + 90°

    极化:右旋圆极化

    (2)GSM天线

    中心频率(MHz):850/900/1800/1900

    驻波比:2.0:1

    阻抗(Ω):50

    增益:2dBi+/-1dBi@850MHz ; 2dBi+/-1dBi@900MHz

                1dBi+/-1dBi@1800MHz; 1dBi+/-1dBi@1900MHz


    (3)低噪声放大器/滤波器

    低噪声放大器增益(无电缆):32 dBi

    噪声系数(dB):1.5

    带外衰减(f0 = 1575.42 MHZ)

    7dB Min f0+/-20MHz ;

    20dB Min f0+/-50MHz ;

    30dB Min f0+/-100MHz

    驻波比
    <2.0

    直流电压(V):2.7/3.0/3.3/5.0/3.0 to 5.0 etc。

    直流电流(mA ):11 Max


    (4)机械性能

    重量(g)<130

    尺寸(mm):84×53.8×62


    电缆长度(cm):2,3 etc

    连接头类型:SMA/SMB/SMC/BNC/FME/TNC/MCX /MMCX 等

    安装:镙钉安装

    外壳:黑色

    (5)环境性

    工作温度-40℃~ + 85℃

    储存温度-45℃~ +100℃

    振动:正弦扫描1 g(0 p)10 ~ 50 ~ 10HZ每个轴

    湿度:95% ~ 100% rh

    防水:100%
